05.09.2023: Вторник: джентльмены пьют чай и закусывают тортиком
Утро. Пью чай на кухне и заедаю вкусным именинным тортиком от Эм. За ночь он не пропитался сильнее, поскольку и так был идеален. Ах этот нежный вкус сливок, черники и шоколада. То что надо, чтобы начать новый будний день после дня особенного.
Подходя к рабочему месту, глянул на монитор и сообразил, что если вешать его на кронштейн, а затем тянуть кабель к стойке, длины этого самого кабеля может не хватить. Примерил, проверили и точно, не хватает даже в натяг.
Ну здорово! Мало того, что кнопки (чтобы отремонтировать корпус) придут только на выходных, так теперь ещё и кабель ждать. Впрочем, зря наговариваю. Отвык заказывать на Али (где товары идут иногда по 2-3 месяца), вот и бухчу. Но и ждать лишний раз не хочется. Такие вещи нужно делать пока прёт. Потом на подобное требуется гораздо больше сил, да и радости от сделанного получается в разы меньше.
Заказал кабельный удлинитель и включился в работу. Ну… точнее попытался включиться и обнаружил, что моя учётная запись кем-то отключена.
Ничего-себе утренние новости! Что за админ мог такое учудить? С чего, а главное, нафига?
И не только у меня такая проблема. У напарника тоже. Концов так и не нашёл, но начальство в известность поставил. Теперь жду, когда включат. А пока жду, нужно заняться насущными делами. Например, улыбаться и махать. Или выйти подышать воздухом.
А что? Курильщики, заразы такие, бегают отравить себя и атмосферу по нескольку раз в день (или даже в час) и начальство воспринимает это нормально, а порой и само уходит подымить никотином с канцерогенами. Сам видел.
Я чем-то хуже? А вот нифига! Значит надо идти и дышать, хотя-бы из принципа. И улыбаться — это всех бесит. И я сбегал до пункта выдачи. Обернулся минут за 5, принёс конденсаторы (ура, разблокировался новый квест в цепочке) и факс-модем (этот «на потом»).
Посмотрел на квест-лист и заказал удлинитель на две розетки и оранжевый маркер. Посмотрел ещё раз и понял, что нужно сделать квест-лист более информативным. Реализовать подобное это… отдельный квест)))
Кажется сегодня мне предстоит побыть весёлым ремонтным ботиком, чтобы устаканить дела и задачи. Благо есть идеи.
Улыбаемся и пашем
Подумаю об этом в обед, а пока — трудиться да така, чтобы та крыловская мартышка обзавидовалась.
Во время обеденного перерыва написали заказчики с Р2.
Я не знаю как и почему, но всякая кака у них случается именно тогда, когда я обедаю.
Там вылез странный баг. Скрипт докопался до одного конкретного учебного расписания и дважды в час создавал для него всё новые и новые учебные группы.
Я так и не понял почему он делал это в данном конкретном случае и не делал во всех остальных. Далее выяснилось, что похожая проблема уже случалась раньше, но создавалось не больше двух групп, а тут их несколько десятков.
Очевидно, заказчик плохо протестировал работу данного модуля, раз до сих пор ничего про это не писал. Ну да ничего, такое случается и не то чтобы редко. Заказчики тоже люди, а потому во вдумчивом тестировании заинтересованы слабо. У них, как правило, полно более важных, с их точки зрения, задач.
Добавил дополнительную проверку. Теперь скрипт даже если очень захочет, не сможет насоздавать больше одной группы для одной единицы расписания. Ещё и поесть успел. Сегодня это был вкусный харчо из баранины и картофельные блинчики.
Рабочий день заканчивается. Небо хмурится и меня накрывает апатия с сонливостью. Вероятно будет дождь.
Чем взбодриться? Ну например я могу подумать про цепочку телефонных квестов. Задача, позвонить в прошлое. Точнее не в прошлое, а… в ностальгию по нему.
Вообще глупая задумка и никакой экономической пользы не несёт, но хочется выполнить, хоть это для меня и не просто.
Что я считаю квестом? В отличии от проектов, где есть цель, у квеста иные критерии. Суть квеста — выполнение неких действий, которые будут выражены в конкретном, хорошо прописанном, результате, ради опыта и награды.
Сейчас квест состоит из того, чтобы нарисовать схему начальной части автоматического коммутатора на современных деталях. Т.е. на выходе я получаю схему, которая, например, сможет соединить два телефона, позволить по ним разговаривать, осуществлять вызов и, в перспективе, расширять.

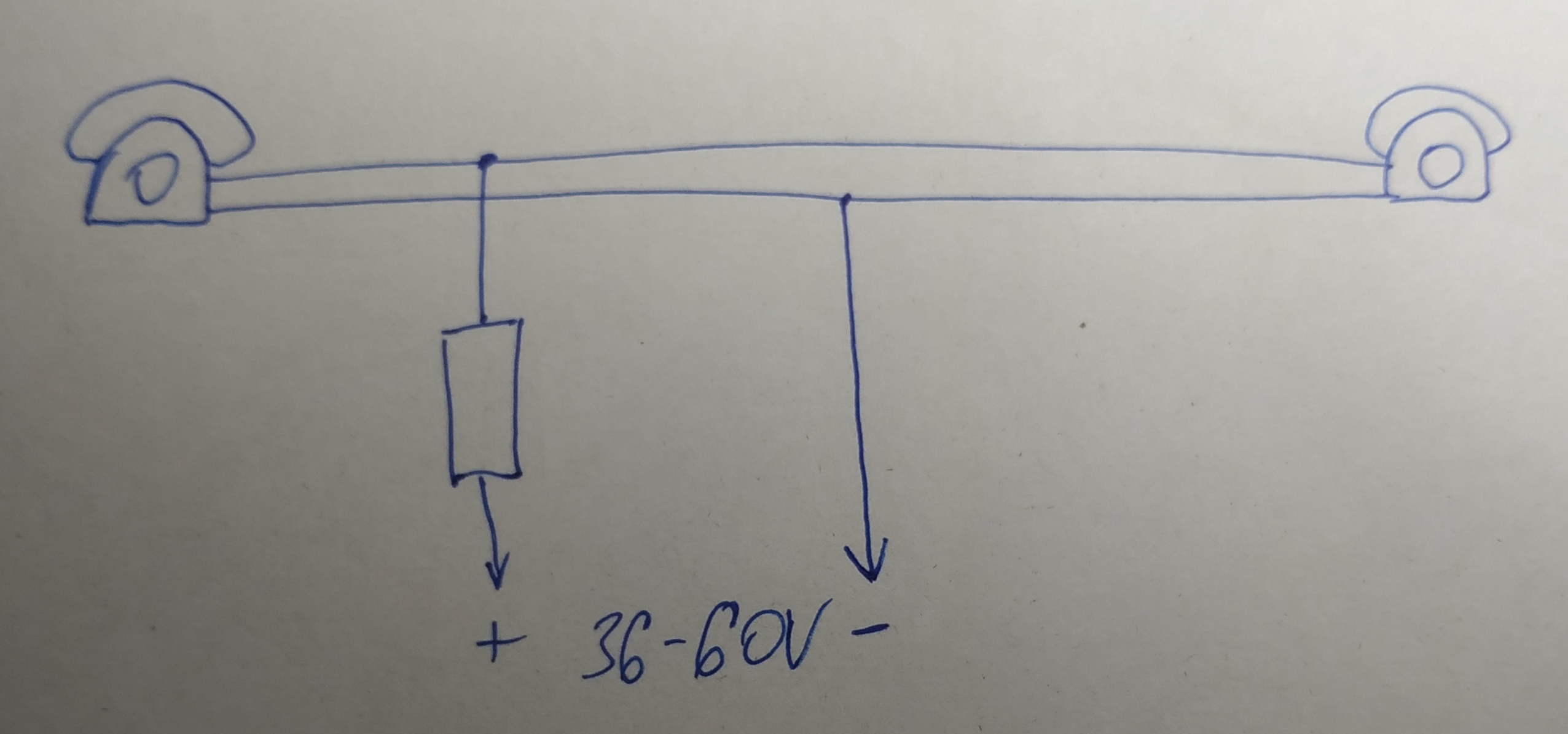

Формально, задача решается одним резистором и питальником вольт на 30-60. Подключаешь это дело параллельно кабелю, соединяющему два телефонных аппарата, и можешь общаться.
Как видишь, всё даже не просто, а примитивно. Казалось-бы, вот оно. На эту «схему» можно навесить сразу несколько параллельных телефонов, и будет счастье, но не всё так просто.
Дело в том, что при таком соединении нельзя послать вызов на конкретный аппарат. Представь, что я снял трубку на том аппарате который слева. Владелец правого про это даже не узнает. Нужно, чтобы правый телефон зазвонил.
Для этого в линию нужно подать не переменный ток, как на схеме, а переменный. Если трубка лежит на рычаге сброса, то телефон подключен к линии через конденсатор. Конденсатор, при таком подходе, надёжно изолирует аппарат от постоянного тока, но пропускает переменный.
Получается, что если я подключил к линии переменный ток, то правый телефон зазвонит, поскольку трубка на рычаге, а вот левый, где трубка снята, пропустит через себя переменный ток, что будет сопровождаться гудением динамика.
А я хочу, в этот момент, слышать в нём гудки вызова.
Но вот к правому аппарату кто-то подошёл и снял трубку. И абонент тоже слышит гудение динамика. Поговорить мы не можем. Для этого, в линию нужно включить постоянный ток. А пока постоянного тока нет, любой кто положит трубку, снова будет слышать непрерывный телефонный звонок.
Подобную проблему, в колхозно/дачном варианте, легко решает кнопка переключения и трёхжильный провод. Тот кто трубку снял, жмёт кнопку, подключая противоположный телефон к переменному току и временно отключая свой. Но в моём случае, такой вариант не подходит для квеста. У одного должно звонить, у другого — гудки. А ведь мы ещё не набирали номер!
Не знаю понятно-ли объяснил, но в первом квесте мне нужна схема, которая, если абонент снял трубку чтобы позвонить, будет об этом знать и ни за что не подаст ему переменный ток. И если тот, у кого телефон звонит, тоже снимет трубку, система должна определить этот момент и запитать аппараты обоих звонящих постоянным током.
При этом, у меня трансформатор всего с двумя обмотками, а не с тремя, как на схемах, коих немало в интернете.

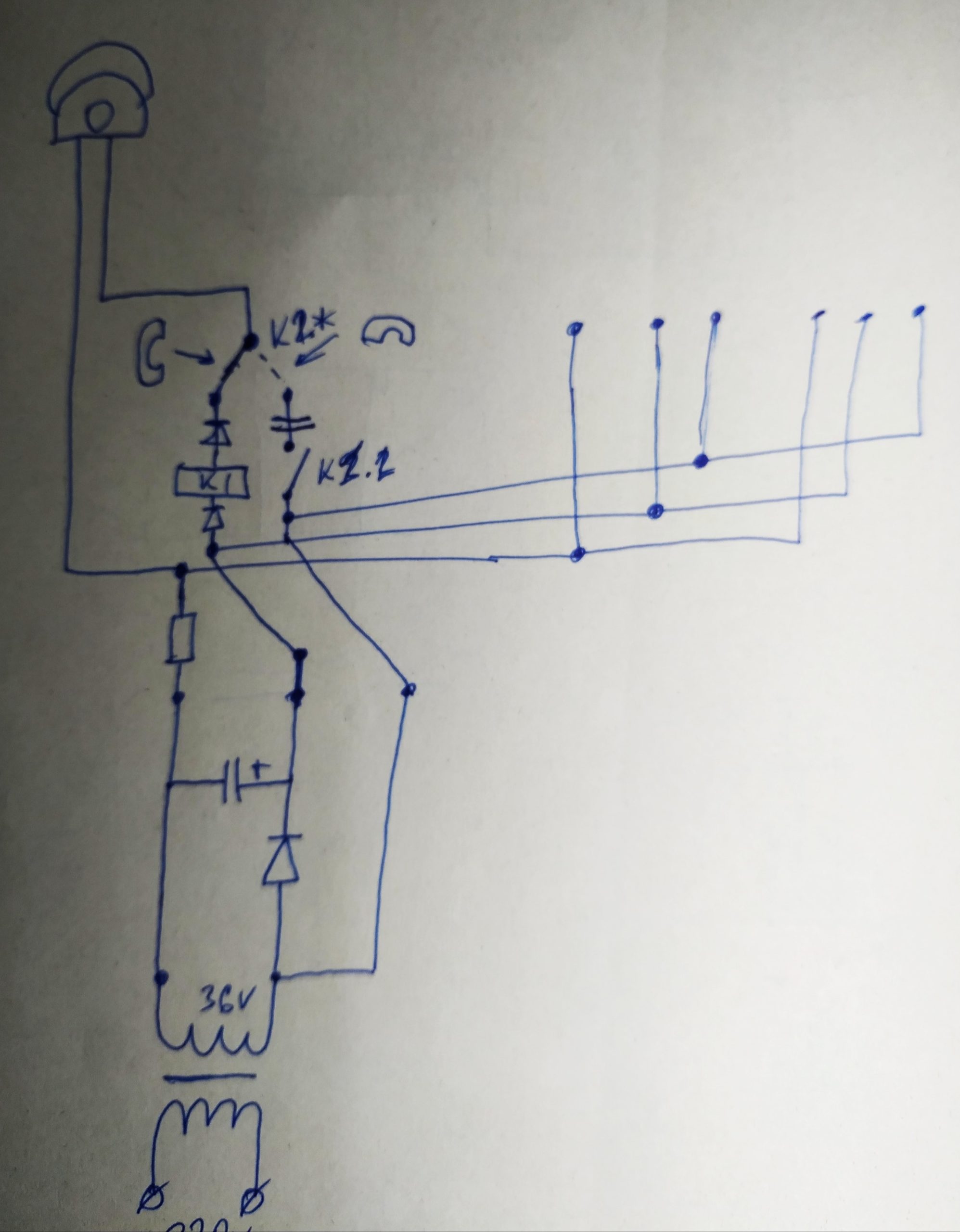

А вот что удалось нарисовать по итогу.
Получается две части: питающая и управляющая. Питающая, это всё что снизу до второго диода. Эту часть мы подключаем к управляющим частям каждого телефонного аппарата.
В управляющую часть входят:
- Диод. Он тут для защиты питающей части. Я нарисовал их два (до и после реле), но по идее должно хватить одного.
- К2.* — переключатель от реле К2. По умолчанию стоит в положении, коммутирующем телефон с постоянным током. При вызове, периодически переключает аппарат на переменный ток.
- Конденсатор для фильтрации постоянного тока.
- Реле К1. При лежащей трубке, цепь аппарата подключена через конденсатор, а значит управляющий ток не потечёт через это реле и переключатель К1.1 будет замкнут. Если трубку снять, К1 получит питание и размокнёт К.1.1. Реле К1. Двойное. Т.е. там будет ещё один переключатель, который понадобится для системы контроля.
Ну и там ещё пара трёхконтактных отводов для коммутации с управлением других аппаратов.
Квест пройдет. Схема получена.
Следующим квестом в цепочке станет: запитка реле управляющим током. Наградой станет ещё одна дополнительная схема.
Проблема в том, что в продаже полно реле с управляющим током 5 V. Можно найти на 12 V, но обнаружить на 36 V у меня не получилось.
Итак, начнём. Контакты реле К2 временно заменим тумблером. Конденсатором в управляющей схеме пожертвуем.
Чем запитать реле? Параллельно его не воткнуть, иначе оно будет всё время включено. Включать надо последовательно. Но если включить последовательно, понизив напряжение, это ухудшит связь.
В итоге решил собрать питающую схему, а уже от неё и плясать. Вот только паять поздно вечером не лучшая идея.
Поэтому, засел оценить сериал «Засланец из космоса». Вроде ничего-так. Смотрю. Местами даже смешно. Пять серий одним махом. Оглянулся лишь заполночь и понял, что самое время заканчивать день.
I’m OFF.
